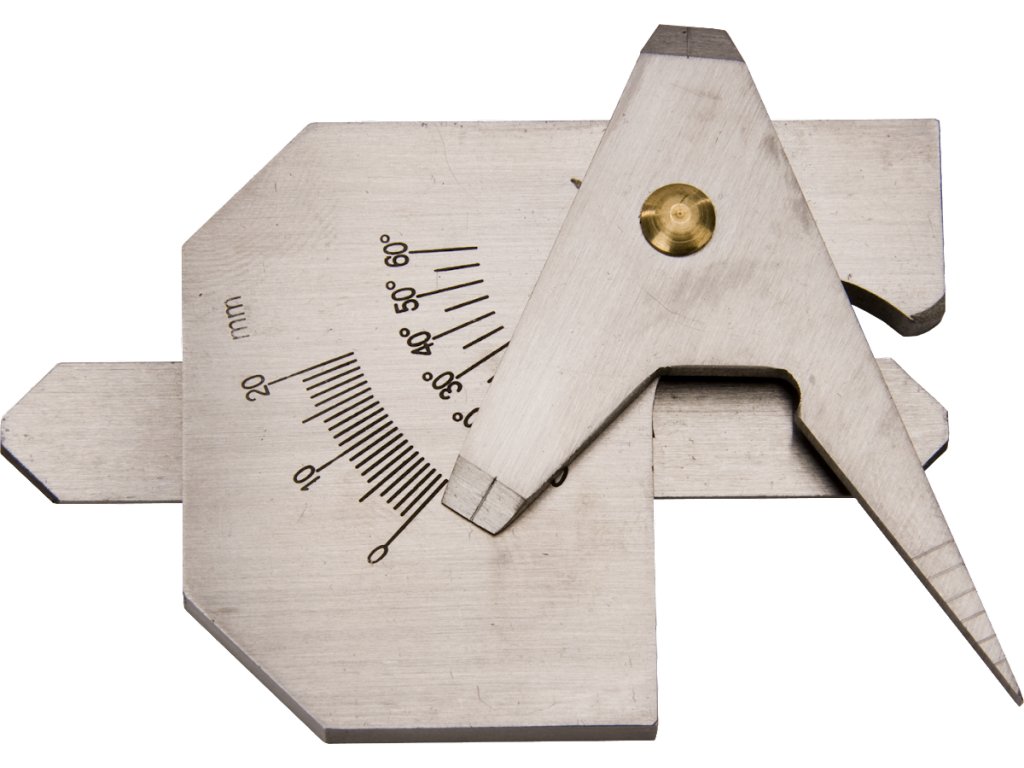

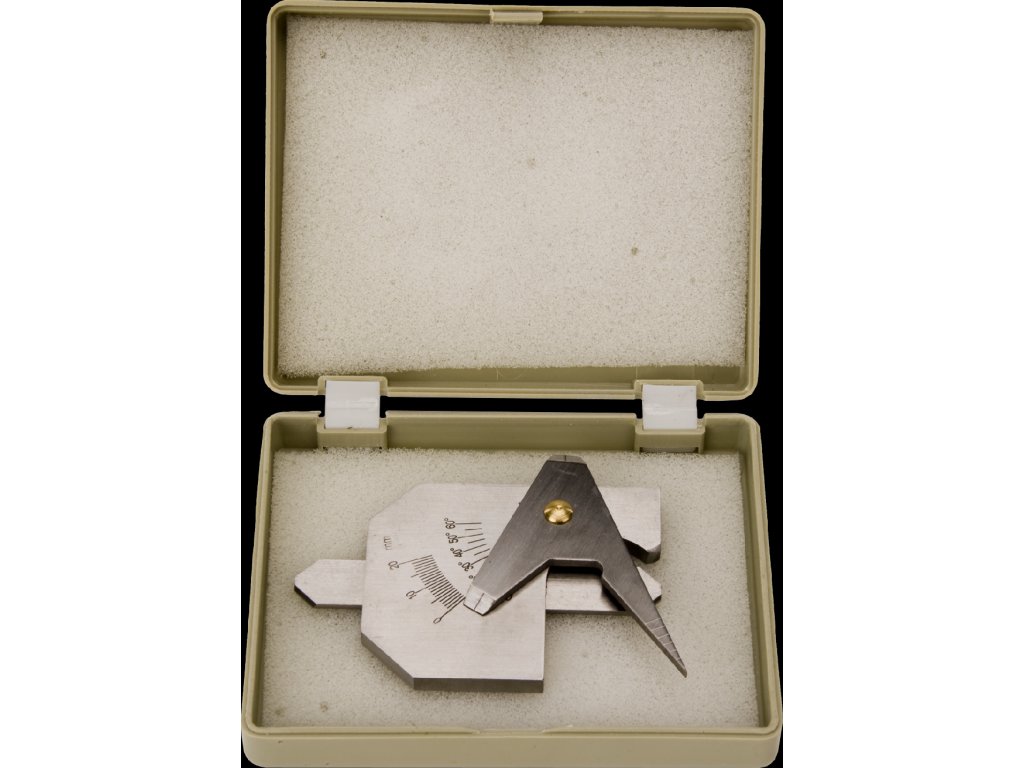

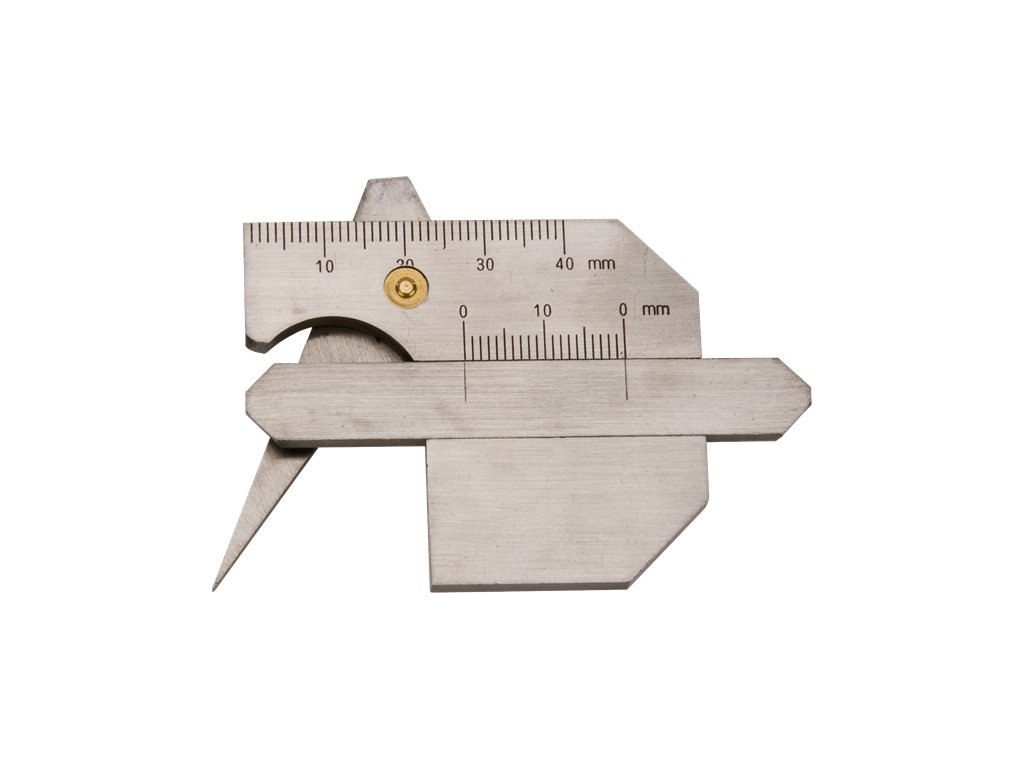

Schweißnahtlehre KOMBI

Die Lehre ist aus einem antikorrosiven Stahl hergestellt, leicht transportable und feste Konstruktion, leicht zu bedienen und weitgehend einsetzbar. Garnitur zum Messen der Höhe, des Schrägungswinkels, der Breite, Nutlücke und -tiefe des geschweißten Bauteiles. Dicke des geschweißten Bauteiles 40 mm mit einer Genauigkeit von 0,2 mm, Höhe der Ebene und Kehlnaht 12 mm mit einer Genauigkeit von 0,2 mm, Kehlnahtdicke 15 mm mit einer Genauigkeit von 0,2 mm, Rollnahtbreite 40 mm mit einer Genauigkeit: 0,3 mm, Schrägungswinkel des geschweißten Bauteiles 90 – 150° mit einer Genauigkeit von 30', unterschnittene Tiefe der Rollnaht 0 – 5 mm mit einer Genauigkeit von 0,1 mm, Lückengröße 0,5 – 5 mm mit einer Genauigkeit von 0,1 mm.
